Cách bố trí bàn thao tác ESD theo công đoạn sản xuất điện tử

Trong nhà máy điện tử, bàn thao tác chống tĩnh điện không chỉ là một mặt bàn để đặt dụng cụ. Cách bố trí vị trí làm việc ảnh hưởng đến luồng linh kiện, thời gian thao tác, khả năng tiếp cận thiết bị, việc quản lý dây và cách thực hiện chương trình kiểm soát phóng điện tĩnh (ESD). Một cấu hình phù hợp khu vực lắp ráp có thể chưa phù hợp vị trí kiểm tra chất lượng hoặc sửa chữa. Bài viết này tập trung vào cách bố trí bàn thao tác ESD theo công đoạn và lập yêu cầu thiết kế cho dây chuyền. Nội dung bổ trợ cho bài sản phẩm bàn thao tác chống tĩnh điện SHiZU đã đăng, không lặp lại các mô tả giới thiệu sản phẩm tổng quát. Những cấu hình minh họa cần được xác nhận theo mặt bằng và quy trình thực tế của nhà máy.

1. Bắt đầu từ luồng công việc, không bắt đầu từ hình dáng bàn

Trước khi chọn bàn, bộ phận kỹ thuật nên xác định đầu vào, thao tác chính và đầu ra của từng vị trí. Linh kiện được cấp từ bên trái hay bên phải? Sản phẩm sau thao tác chuyển sang khay, băng tải hay bàn kế tiếp? Người vận hành có cần xoay người để lấy dụng cụ không? Những câu hỏi này giúp thiết kế vị trí kệ, mặt bàn và vùng thao tác phù hợp. Nếu chọn bàn chỉ theo hình ảnh đẹp, doanh nghiệp có thể phải di chuyển phụ kiện sau khi lắp đặt. Một sơ đồ công việc đơn giản, kèm ảnh khu vực hiện hữu, thường giúp việc trao đổi cấu hình chính xác hơn.

2. Phân chia vùng thao tác trên mặt bàn

Một vị trí làm việc có thể chia thành vùng thao tác chính, vùng đặt linh kiện đầu vào, vùng dụng cụ và vùng sản phẩm hoàn thành. Cách phân chia tùy loại công việc, không có một bố cục cố định cho mọi dây chuyền. Vùng thao tác chính cần đủ diện tích cho chi tiết và dụng cụ được sử dụng thường xuyên. Vật tư ít dùng có thể đặt trên kệ hoặc vị trí phụ trợ để tránh chiếm mặt bàn. Cần cân nhắc việc đưa linh kiện qua lại giữa các vùng sao cho không gây lẫn lộn trạng thái. Với sản phẩm nhạy cảm ESD, toàn bộ cách lưu chuyển phải phù hợp chương trình kiểm soát của cơ sở.

3. Bố trí bàn ESD cho công đoạn lắp ráp PCB

Công đoạn lắp ráp PCB có thể cần khay linh kiện, dụng cụ cầm tay, thiết bị hỗ trợ và khu vực đặt bảng mạch. Bố trí nên ưu tiên thao tác có trình tự rõ ràng và hạn chế việc đặt linh kiện không đúng vị trí. Không nên tự suy luận rằng mặt bàn ESD có thể thay thế toàn bộ yêu cầu về bao gói, dây đeo cổ tay hoặc thiết bị nối đất. Tùy quy trình, cần xác định vị trí điểm kết nối và cách quản lý dây để tránh vướng khi thao tác. Các phụ kiện cần được thể hiện trên bản vẽ, bao gồm chiều cao kệ, vùng chiếu sáng và vị trí cấp nguồn nếu có.

4. Bàn cho kiểm tra chất lượng và thiết bị đo

Vị trí kiểm tra có thể yêu cầu diện tích đặt thiết bị đo, màn hình, bàn phím và khu vực sản phẩm chờ kiểm. Nếu bố trí thiếu khoảng trống, người vận hành dễ phải đặt tạm sản phẩm tại những vị trí không được quy định. Vì vậy, cần lập danh sách thiết bị, kích thước và yêu cầu tiếp cận trước khi duyệt bản vẽ. Một số thiết bị có hướng dẫn riêng về khoảng hở thông gió, nguồn điện và điều kiện làm việc. Các yêu cầu đó phải được ưu tiên. Với linh kiện nhạy cảm ESD, cần xác định phương án kết nối và kiểm tra phù hợp với chương trình ESD của nhà máy.

5. Bàn cho sửa chữa và bảo trì điện tử

Khu vực sửa chữa thường sử dụng nhiều loại dụng cụ hơn vị trí lắp ráp lặp lại. Do đó, cần cân nhắc kệ phụ, khay phân loại, vị trí đặt thiết bị kiểm tra và cách lưu trữ phụ tùng. Tuy nhiên, tích hợp quá nhiều kệ có thể làm giảm vùng thao tác và gây khó khăn khi vệ sinh. Người thiết kế nên xác định dụng cụ dùng thường xuyên, dụng cụ ít dùng và khu vực lưu trữ riêng. Với thiết bị điện, việc bố trí nguồn cấp phải tuân thủ yêu cầu an toàn của cơ sở. Không tự ý thay đổi kết cấu bàn để treo thiết bị nặng khi chưa kiểm tra tải trọng và khả năng chịu lực.

6. Lựa chọn chiều cao bàn theo tư thế làm việc

Chiều cao bàn nên được xem xét cùng loại công việc, ghế, dụng cụ và yêu cầu thao tác ngồi hoặc đứng. Một bàn quá cao hoặc quá thấp so với nhiệm vụ có thể gây bất tiện trong sử dụng. Tuy nhiên, không có một con số chiều cao phù hợp mọi người và mọi công đoạn. Khi lập yêu cầu, nên mô tả tư thế làm việc chủ yếu, chiều cao của thiết bị đặt trên bàn và nhu cầu điều chỉnh. Nếu dùng bàn đứng, cần xem xét thời gian thao tác và cách tổ chức nghỉ, đổi tư thế theo quy định của nhà máy. Mẫu thử tại vị trí thực tế giúp đánh giá tốt hơn việc chỉ xem bản vẽ.

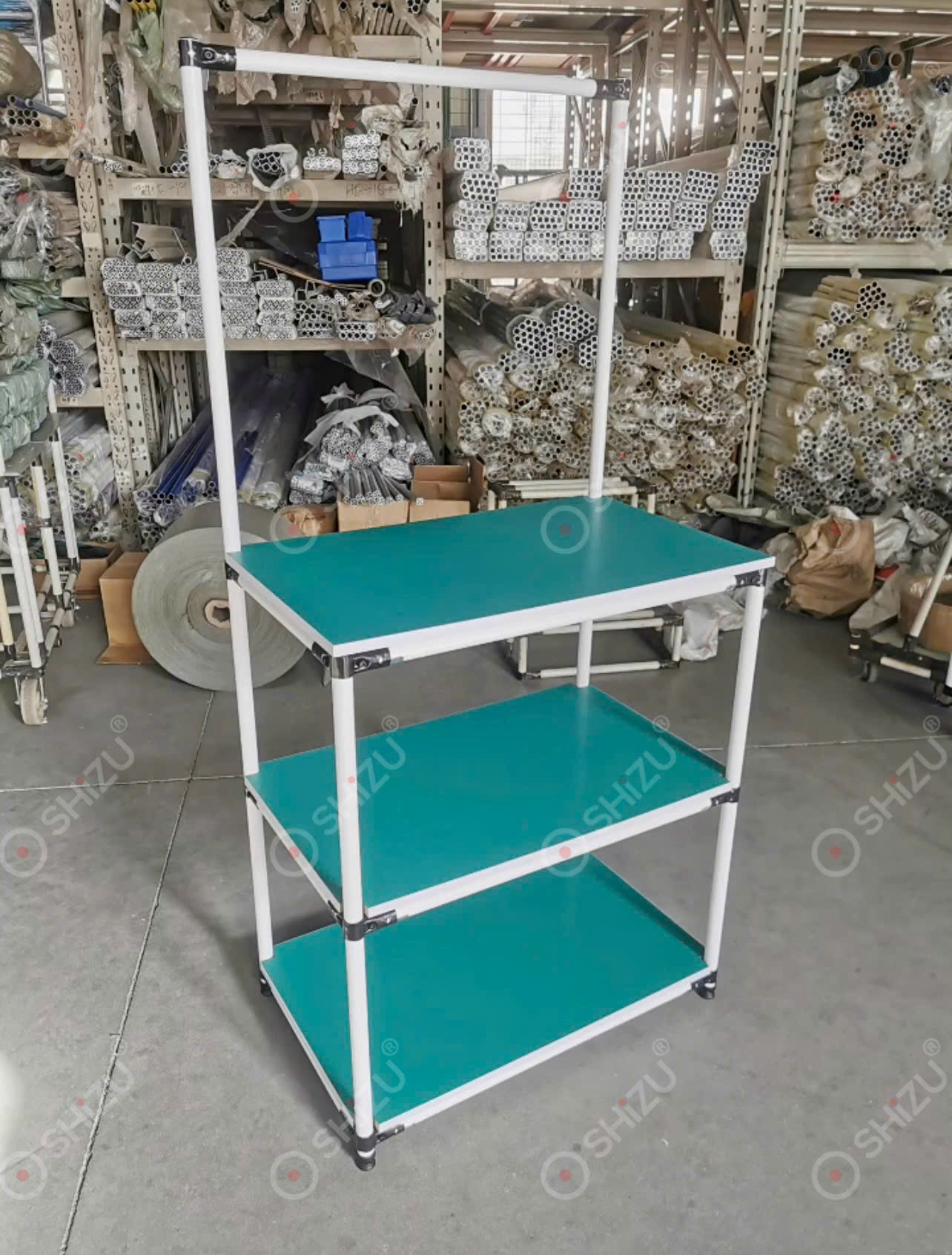

7. Kệ trên bàn: tiện lợi nhưng cần đúng công năng

Kệ phía trên có thể giúp giải phóng mặt bàn cho công việc chính. Tuy nhiên, kệ quá sâu hoặc quá thấp có thể che khuất ánh sáng và hạn chế tầm nhìn. Khi thiết kế, cần xác định kích thước vật tư đặt trên kệ, tần suất lấy và tải trọng dự kiến. Các khay linh kiện nên được bố trí theo trình tự thao tác thay vì chỉ theo tính đối xứng. Với khu vực phòng sạch, cấu tạo kệ còn phải được đánh giá về khả năng vệ sinh và nguy cơ tích tụ bụi. Không nên đưa tất cả phụ kiện vào một cấu hình chỉ vì chúng có sẵn trong catalogue.

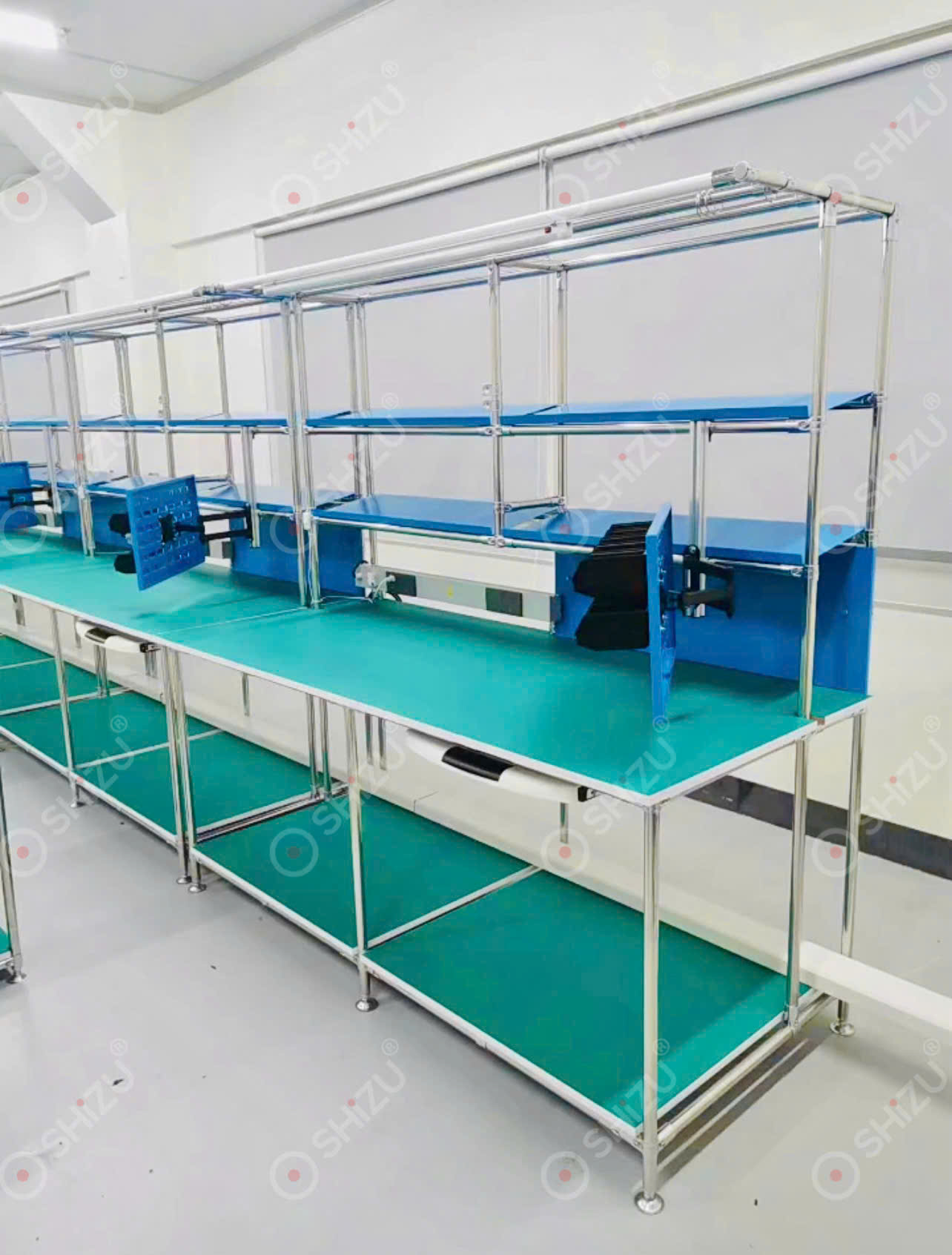

8. Đèn chiếu sáng và vị trí cấp điện

Một số công đoạn cần chiếu sáng tập trung để quan sát chi tiết nhỏ. Vị trí đèn cần được đánh giá cùng tầm nhìn, bề mặt làm việc và thiết bị đo. Nếu bàn tích hợp ổ cắm hoặc hệ thống điện, cần xác định công suất thiết bị, cách đi dây và các yêu cầu an toàn trước khi sản xuất. Không nên đặt dây điện hoặc bộ nguồn ở vị trí cản trở thao tác và vệ sinh. Đèn, ổ cắm và phụ kiện điện là hạng mục cần ghi rõ trong phạm vi cung cấp, tránh hiểu nhầm giữa bản vẽ minh họa và cấu hình giao hàng thực tế.

9. Quản lý dây và điểm kết nối ESD

Dây điện, dây tín hiệu và dây liên quan đến hệ thống ESD cần được bố trí rõ ràng để hạn chế vướng và dễ kiểm tra. Việc bố trí điểm nối đất phải phù hợp thiết kế và quy trình ESD của cơ sở. Không nên coi một dây nối được gắn vào khung là đủ chứng minh toàn bộ bàn đạt yêu cầu chống tĩnh điện. Các chỉ tiêu điện trở, điều kiện đo và giới hạn chấp nhận cần được xác định bởi người phụ trách chương trình ESD. Khi thay đổi vị trí bàn hoặc phụ kiện, nên đánh giá ảnh hưởng đến kết nối và khả năng kiểm tra định kỳ.

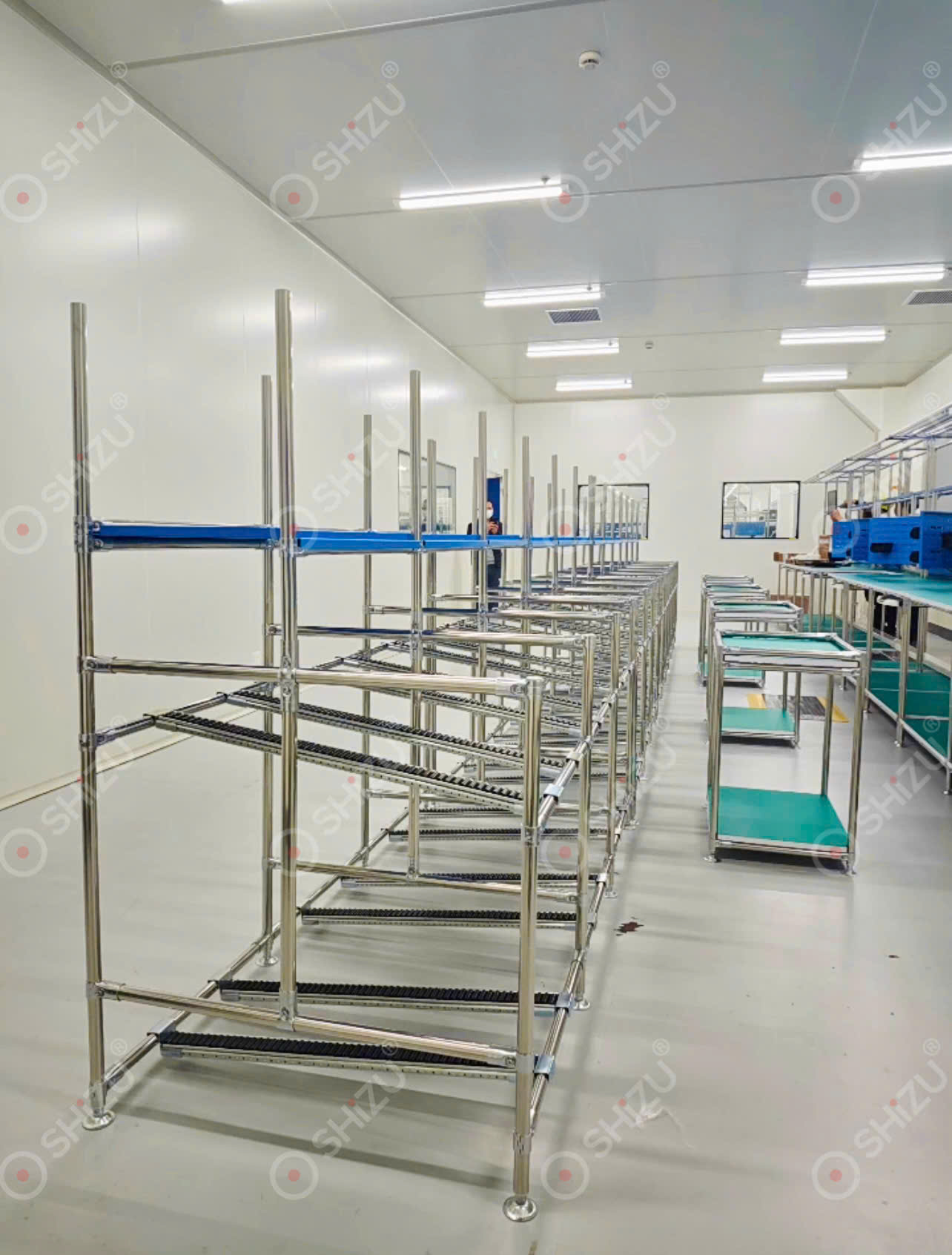

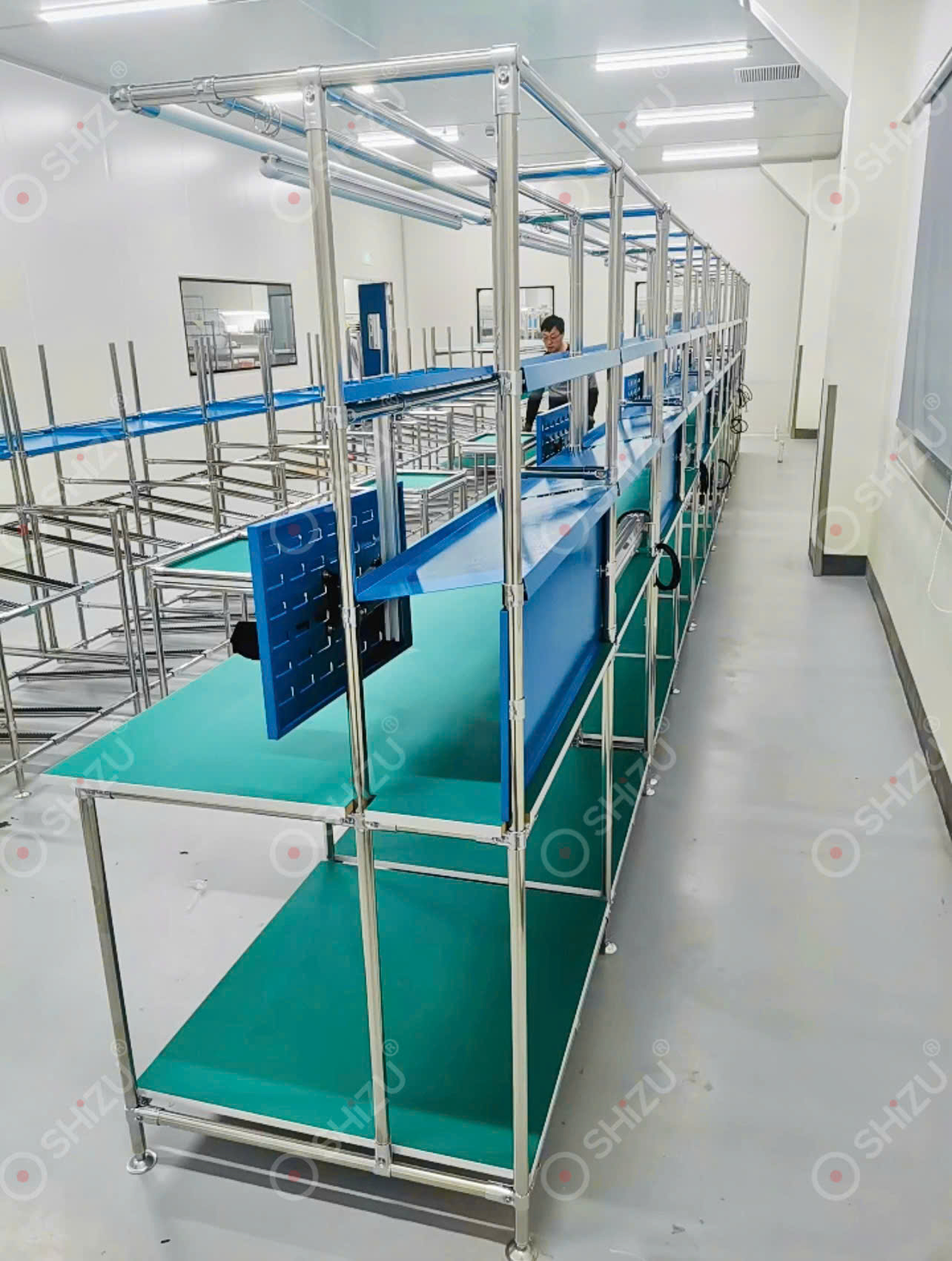

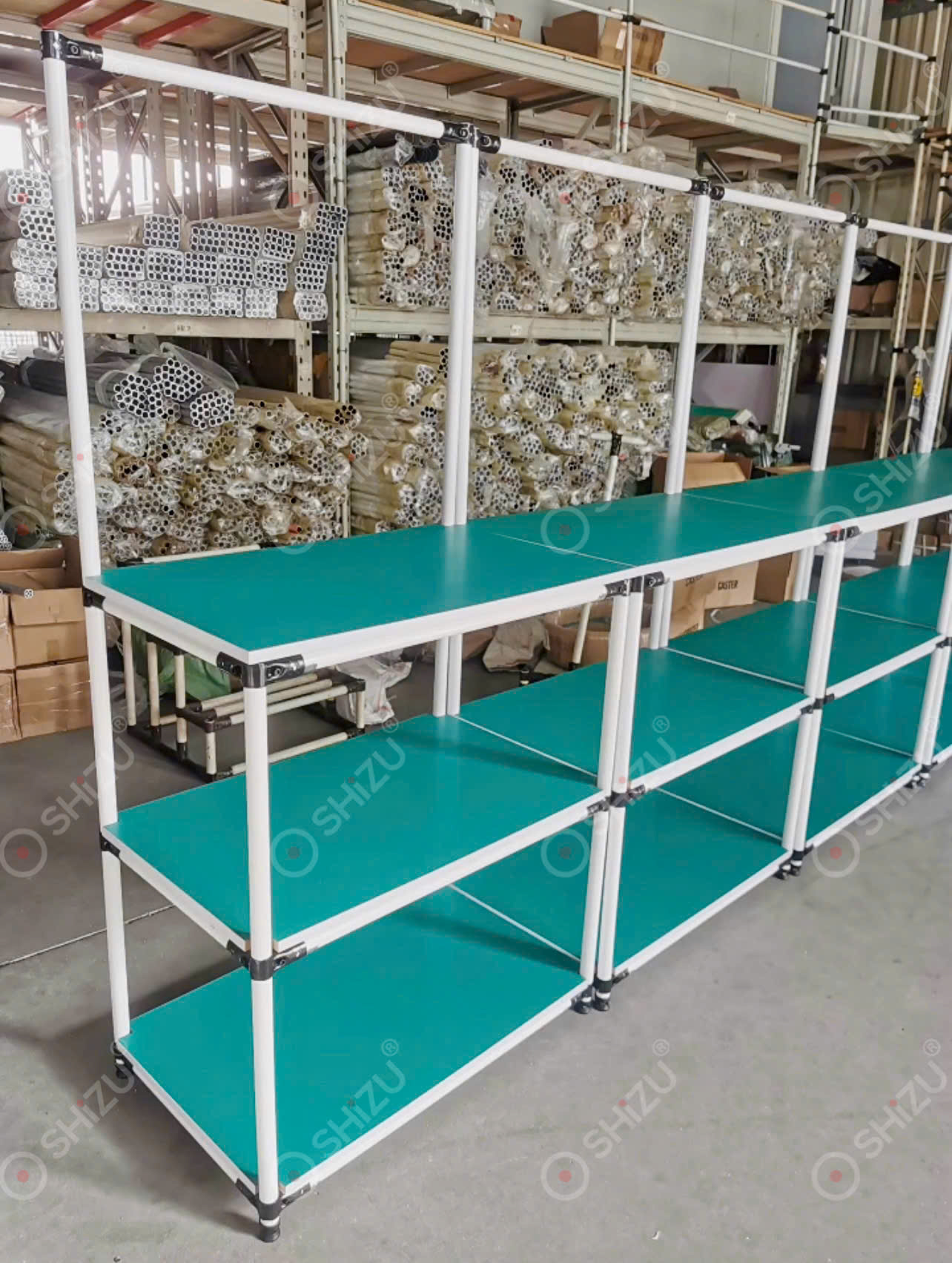

10. Bố trí nhiều bàn thành một dây chuyền

Khi triển khai nhiều bàn, cần xác định khoảng cách di chuyển, hướng luân chuyển sản phẩm và vị trí cấp vật tư. Một số công đoạn phù hợp bố trí liên tiếp; công đoạn khác cần không gian riêng cho kiểm tra hoặc xử lý hàng không đạt. Không nên cố áp dụng một sơ đồ bàn giống nhau cho mọi quy trình. Với dự án nhiều vị trí, nên chuẩn hóa bản vẽ, mã cấu hình và danh sách phụ kiện. Điều này giúp kiểm soát chênh lệch giữa các bàn và hỗ trợ bảo trì sau lắp đặt. Nếu có nhu cầu thay đổi công đoạn trong tương lai, cần cân nhắc khả năng điều chỉnh cấu hình ngay từ đầu.

11. Bàn ESD trong môi trường phòng sạch

Ngoài yêu cầu ESD, bàn sử dụng trong phòng sạch cần được đánh giá về khả năng vệ sinh, cấu tạo bề mặt và các vị trí khó tiếp cận. Kệ, ngăn kéo, đường đi dây và góc lắp ghép có thể ảnh hưởng đến việc làm sạch. Vì vậy, cần xác định yêu cầu kiểm soát nhiễm bẩn và quy trình vệ sinh trước khi duyệt thiết kế. Không phải mọi bàn ESD đều phù hợp mọi cấp sạch. Đặc tính ESD và đặc tính phù hợp phòng sạch là hai nhóm yêu cầu khác nhau; mỗi nhóm cần bằng chứng và phương pháp kiểm tra tương ứng.

12. Mẫu bảng yêu cầu thiết kế gửi nhà cung cấp

Để yêu cầu báo giá rõ ràng, nhà máy nên cung cấp thông tin công đoạn, số vị trí, kích thước mặt bàn, chiều cao, tải trọng, vật liệu khung, yêu cầu mặt ESD, phụ kiện, điểm cấp điện và điều kiện lắp đặt. Nếu có ảnh mẫu, cần chỉ rõ phần nào là yêu cầu bắt buộc và phần nào chỉ để tham khảo. Tài liệu kỹ thuật của thiết bị đặt trên bàn cũng nên được cung cấp khi có yêu cầu đặc biệt. Khi nhà cung cấp phản hồi, cần kiểm tra bản vẽ, danh mục vật tư và phạm vi giao hàng trước khi chốt đơn. Việc thống nhất các thông tin này giúp giảm phát sinh trong quá trình sản xuất.

13. Thử nghiệm một vị trí mẫu trước khi triển khai hàng loạt

Với dây chuyền nhiều bàn, việc đánh giá một vị trí mẫu có thể giúp phát hiện vấn đề về chiều cao, vị trí kệ, đường đi dây và không gian thao tác. Người vận hành, kỹ thuật và bộ phận chất lượng nên cùng ghi nhận những điểm cần điều chỉnh. Nếu có yêu cầu ESD, việc kiểm tra phải theo phương pháp và giới hạn được phê duyệt. Không nên dùng nhận xét cảm quan thay cho kết quả đo kỹ thuật. Sau khi mẫu được thống nhất, cần khóa phiên bản bản vẽ và danh sách phụ kiện để hạn chế thay đổi không kiểm soát khi triển khai số lượng lớn.

14. Nghiệm thu sau lắp đặt bàn thao tác

Nghiệm thu nên đối chiếu kích thước, số lượng, kết cấu và phụ kiện với bản vẽ đã duyệt. Kiểm tra độ ổn định, tình trạng bề mặt, điểm lắp ghép và sự thuận tiện khi thao tác. Với hệ thống điện tích hợp, kiểm tra theo phạm vi nghiệm thu và yêu cầu an toàn. Với yêu cầu ESD, cần thực hiện phép đo theo chương trình kiểm soát của cơ sở. Nếu phát hiện sai khác, nên ghi nhận và xử lý trước khi đưa vào vận hành chính thức. Không nên coi việc bàn được giao đủ số lượng là đã hoàn thành toàn bộ yêu cầu kỹ thuật.

15. Chi phí thiết kế bàn ESD phụ thuộc yếu tố nào?

Giá bàn thao tác có thể thay đổi theo kích thước, vật liệu khung, cấu hình mặt bàn, tải trọng, số lượng kệ, phụ kiện điện và yêu cầu lắp đặt. Hai bàn có cùng chiều dài nhưng khác số phụ kiện hoặc kết cấu có thể có chi phí khác nhau. Do đó, khi so sánh báo giá, cần kiểm tra phạm vi cung cấp và đơn vị tính. Không nên chọn phương án chỉ dựa vào giá thấp nhất nếu thiếu hạng mục cần thiết. Ngược lại, không cần tích hợp phụ kiện không phục vụ công việc. Thiết kế theo công đoạn giúp xác định những hạng mục thực sự cần đầu tư.

16. Những lỗi bố trí thường gặp

Các lỗi phổ biến gồm chọn bàn theo ảnh mà không đo mặt bằng, đặt kệ cản tầm nhìn, không đủ chỗ cho thiết bị đo, dây điện vướng vùng thao tác, thiếu vùng lưu chuyển linh kiện và không thống nhất điểm kết nối ESD. Một lỗi khác là dùng cùng cấu hình cho mọi công đoạn dù yêu cầu khác nhau. Để hạn chế, nên lập sơ đồ thao tác, yêu cầu kỹ thuật, bản vẽ và thử mẫu tại vị trí thực tế. Nếu có thay đổi sau khi duyệt, cần cập nhật phiên bản bản vẽ để nhà cung cấp và bộ phận sử dụng cùng theo dõi.

17. Câu hỏi thường gặp về bố trí bàn ESD

Có nên dùng một kiểu bàn cho toàn dây chuyền không? Chỉ khi các vị trí có yêu cầu tương đồng và đã được đánh giá. Bàn có kệ trên có luôn tốt hơn không? Không, phụ thuộc tần suất lấy vật tư và không gian thao tác. Có thể dùng bàn ESD trong phòng sạch không? Cần đánh giá thêm khả năng vệ sinh và yêu cầu của khu vực. Có cần kiểm tra tiếp địa sau lắp đặt không? Cần thực hiện theo chương trình ESD của nhà máy. Có nên thử một bàn trước khi đặt hàng loạt không? Nên cân nhắc khi dự án có nhiều vị trí hoặc cấu hình mới.
